Siemens 6ES7138-4DC00-0AB0

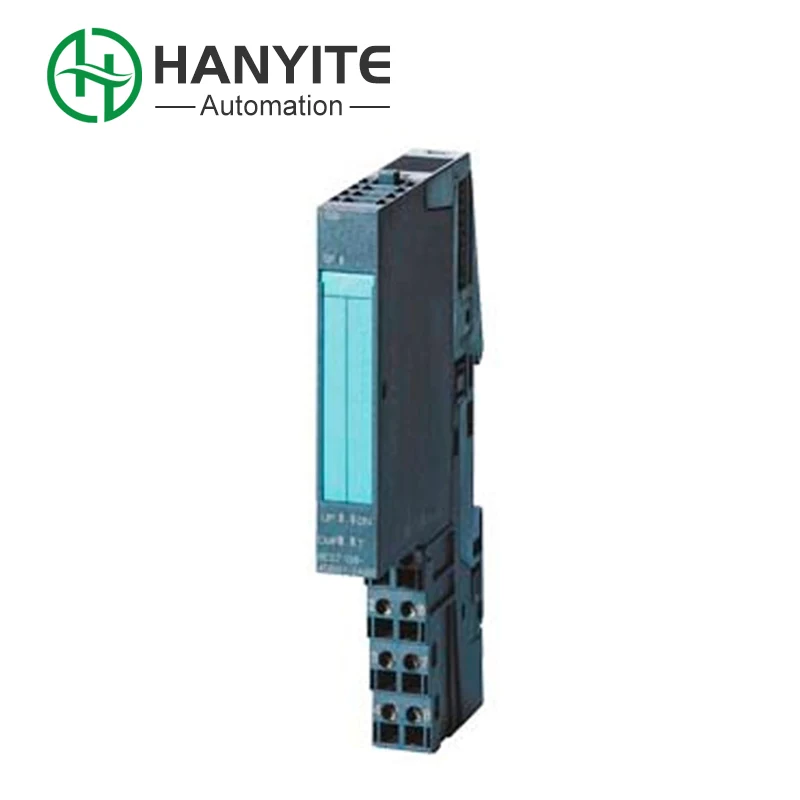

Siemens 6ES7138-4DC00-0AB0 é um módulo de comunicação CM 4x IO-Link. Sua principal função é fornecer uma interface para conectar a estação mestre IO-Link no sistema de E/S distribuída ET 200SP. Através deste módulo, a estação ET 200SP pode se comunicar com até 4 dispositivos IO-Link, ampliando significativamente a capacidade de conexão e o nível de inteligência do sistema. Nossa empresa, Hanyite Automation Co., LTD., oferece este produto justamente para atender às necessidades de aplicações modernas de automação que exigem a conexão de um grande número de sensores e atuadores inteligentes.

Características

A parte frontal do módulo Siemens 6ES7138-4DC00-0AB0 possui terminais de alimentação de 24 V e terminais de sinal SSI. Ele adota uma conexão de gaiola de 4 pinos, com os dois pinos esquerdos conectados a 24V e 0V respectivamente, e os quatro pinos direitos em sequência sendo Data+, Data-, Clk+ e Clk-. Suporta sinais diferenciais RS422 e a distância máxima anti-interferência pode chegar a 300 metros. A parte traseira do módulo é a interface de barramento padrão ET200S. Basta inseri-lo e encaixá-lo no lugar sem a necessidade de parafusos de fixação adicionais. Há também um pequeno interruptor DIP à direita, que pode ser usado para definir a taxa de transmissão e o formato do quadro no hardware. Quando necessário com urgência no local, não há necessidade de modificar o arquivo GSD.

Desempenho do módulo

Conduzimos testes reais em codificadores multivoltas de 25 bits da SICK, Pepperl+Fuchs e Pepperl+Fuchs. Sob um clock de 2 MHz, o período de atualização é estável em 180-220μs e o jitter do valor da posição não excede ±1 LSB. Com um cabo blindado de 10 metros passando em um gabinete de corrente forte por 24 horas, o valor da posição tem desvio zero. Até um codificador pode ser conectado em paralelo, mas o teste real mostra que ele permanece estável mesmo com um cabo de 100 metros, excedendo em muito o limite de 50 metros indicado no manual. Siemens 6ES7138-4DC00-0AB0 vem com uma função de diagnóstico integrada. Ele reportará diretamente uma luz vermelha SF quando houver uma desconexão, verificação de erro ou baixa fonte de alimentação. A CPU também pode ler um buffer de diagnóstico detalhado.
