O que torna o Siemens 6ES7453-3AH00-0AE0 um módulo SM 453 indispensável?

2026-03-03 0 Deixe-me uma mensagem

Siemens 6ES7453-3AH00-0AE0: O guia completo em perguntas

OSiemens 6ES7453-3AH00-0AE0é um módulo de comunicação serial SM 453 especializado para SIMATIC S7-400. Este artigo se aprofunda em seus recursos por meio de títulos em estilo de pergunta. Você descobrirá seus prós/contras, aplicações típicas, nuances técnicas e por que a Hanyite Automation Technology Co., Ltd. o recomenda para redes industriais exigentes. Um FAQ abrangente e uma lista de referências encerram este aprofundamento técnico.

📑 Conteúdo – Navegação Rápida

🔹 O que exatamente é Siemens 6ES7453-3AH00-0AE0?
🔹 Quais recursos principais definem o 6ES7453-3AH00-0AE0?
🔹 Onde este módulo normalmente é instalado?
🔹 Vantagens: Por que escolher este módulo?
🔹 Desvantagens: Quais são as limitações?
🔹 Como ele se compara a outros processadores de comunicação?
🔹 O que preciso para configuração (hardware/software)?
🔹 Perguntas frequentes (FAQs) sobre Siemens 6ES7453-3AH00-0AE0

❓ O que exatamente é Siemens 6ES7453-3AH00-0AE0?

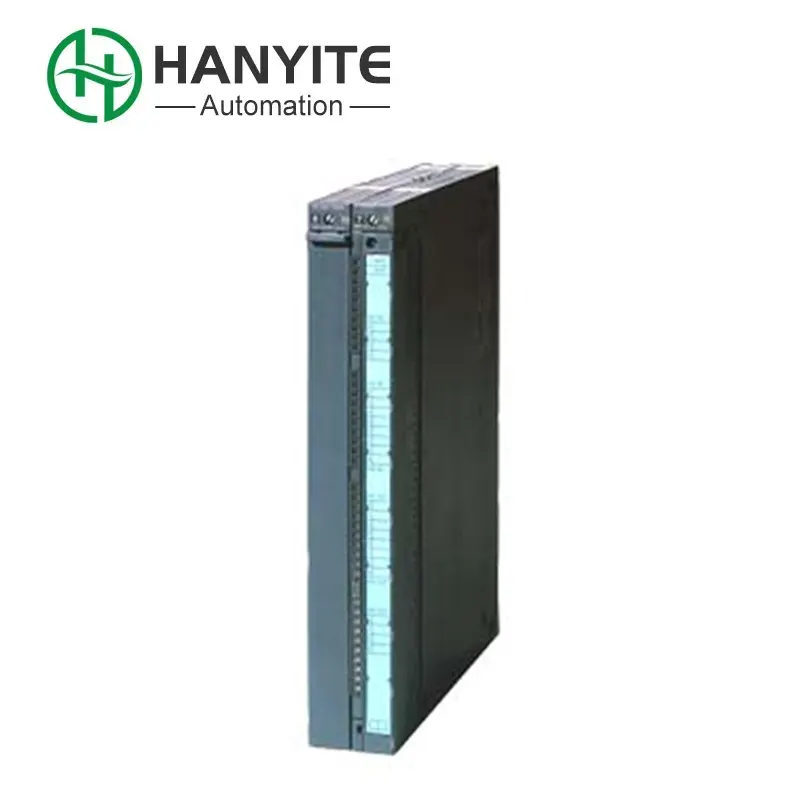

OSiemens 6ES7453-3AH00-0AE0é um módulo processador de comunicação pertencente à família S7-400, especificamente ao SM 453 (Serial Communications). Ele faz a interface do CLP S7-400 com dispositivos seriais usando protocolos como RS232, RS422 ou RS485 (20mA/TTY). Este módulo permite conexões ponto a ponto (PtP), tornando-o vital para conectar impressoras, leitores de código de barras, balanças ou equipamentos legados. NoTecnologia de automação Hanyite Co., Ltd., frequentemente vemos esse módulo usado em cenários de automação híbrida, onde máquinas mais antigas precisam se comunicar com sistemas de controle modernos.

❓ Quais recursos principais definem o Siemens 6ES7453-3AH00-0AE0?

Este módulo suporta múltiplas interfaces físicas (RS232, RS422, RS485) com taxas flexíveis de transmissão de dados de até 115,2 kbit/s. Possui uma fonte integrada de 5 V CC, usa o barramento backplane e inclui um conector Sub-D de 9 pinos. Além disso, ele suporta o protocolo 3964(R), RK512 e drivers ASCII, simplificando a troca de dados com dispositivos de terceiros. Seu firmware lida com fluxos de dados seriais sem sobrecarregar a CPU, um recurso muito apreciado por nossos engenheiros emTecnologia de automação Hanyite Co., Ltd..

❓ Onde o Siemens 6ES7453-3AH00-0AE0 normalmente é instalado?

As aplicações típicas incluem:

🏭 Conectando leitores de código de barras em linhas de montagem.
📠 Envio de relatórios de produção para impressora serial.
⚖️ Interface com terminais de pesagem industrial.
🔄 Vinculação do S7-400 com máquinas CNC mais antigas via RS485.
📡 Troca de dados com unidades terminais remotas (RTUs) usando modbus/ASCII.

Muitas instalações da Hanyite Automation Technology Co., Ltd. envolvem a integração deste módulo nas indústrias automotiva e de alimentos e bebidas.

❓ Vantagens: Por que escolher Siemens 6ES7453-3AH00-0AE0?

❓ Desvantagens: Há alguma compensação?

✅ Vantagens (Prós)

Flexibilidade do protocolo:3964(R), RK512, ASCII – cobre a maioria das necessidades legadas.
Isolamento elétrico:500 V AC, protegendo a CPU contra surtos.
Funções de diagnóstico:Detecção abrangente de erros via LED e buffer de diagnóstico.
Modularidade:Pode ser instalado em qualquer rack S7-400 sem ocupar slot de CPU.
Projeto robusto:Classificado para ambientes industriais (0–60°C).
Disponibilidade:Suporte de longo prazo da Siemens e estoque disponível emTecnologia de automação Hanyite Co., Ltd.

⚠️ Desvantagens (Contras)

Velocidade limitada:Máx. 115,2 kbps – não adequado para redes de sensores de alta velocidade.
Parametrização complexa:Requer passo 7 e conhecimento de protocolos seriais.
Sem Ethernet integrada:Puramente serial – para comunicações IP modernas, você precisa de CP adicional.
Grande pegada:Módulo S7-400 de largura única, ocupa um slot.
Risco de descontinuação?Plataforma mais antiga, mas ainda amplamente utilizada.

❓ Como o Siemens 6ES7453-3AH00-0AE0 se compara a outros CPs?

Recurso	6ES7453-3AH00-0AE0 (SM453)	CP441-2 (6ES7441-2AA04-0XE0)	CP 443-1 (Ethernet)
Tipo de comunicação	PtP serial (RS232/485/422)	Serial de alta velocidade, 20mA	Ethernet Industrial
Taxa de transmissão máxima	115,2kbps	115,2kbps	10/100Mbps
Protocolos	3964R, RK512, ASCII	3964R, ASCII, impressora	TCP/IP, UDP, S7, etc.
Aplicativo	Integração de dispositivos legados	PtP de última geração	Redes de plantas modernas

Fonte: Manual Siemens &Tecnologia de automação Hanyite Co., Ltd.comparação interna.

❓ O que preciso para configurar o Siemens 6ES7453-3AH00-0AE0?

Para configurar o módulo, você precisa de:

Siemens STEP 7 (V5.x ou TIA Portal com HSP apropriado).
Entrada no catálogo de hardware para SM 453.
Cabo serial (modem nulo ou direto conforme protocolo).
Blocos funcionais da Siemens (por exemplo, FB 7, FB 8) para tratamento de dados.

Tecnologia de automação Hanyite Co., Ltd. fornece projetos de amostra pré-configurados para reduzir o tempo de engenharia.

❓ Perguntas frequentes (FAQs) sobre Siemens 6ES7453-3AH00-0AE0

1. O Siemens 6ES7453-3AH00-0AE0 pode se comunicar com Modbus RTU?

Sim, utilizando driver ASCII ou 3964R com conversão customizada na CPU. Porém, não possui biblioteca Modbus nativa; você precisa implementar o protocolo em sua lógica PLC. oferece FB pronto para uso para Modbus RTU mestre/escravo neste módulo.

2. Qual é o comprimento máximo do cabo para RS485 usando este módulo?

Para RS485, o módulo suporta até 1.000 metros a 115,2 kbps e mais com taxas de transmissão mais baixas (até 1.200 m a 9,6 kbps). Certifique-se de resistores de terminação adequados.

3. O Siemens 6ES7453-3AH00-0AE0 ainda está em produção?

A Siemens classifica-o como “phase-out”, mas ainda disponível através de distribuidores e fornecedores especializados como a Hanyite Automation Technology Co., Ltd., que mantém estoque para manutenção e expansões.

4. Suporta loop de corrente de 20 mA (TTY)?

Não, o 6ES7453-3AH00-0AE0 não suporta TTY de 20 mA diretamente. Para TTY você precisa da variante 6ES7453-3AH00-0AE1 ou de um conversor externo. Verifique sempre o código exato do pedido.

5. Posso usar dois módulos 6ES7453 em um rack S7-400?

Absolutamente. Até 10 processadores de comunicação podem ser instalados dependendo da potência e do endereçamento do backplane. Isso é comum em aplicativos de gateway multiprotocolo projetados pela Hanyite Automation Technology Co., Ltd..

📚 Referências e fontes técnicas

Siemens AG:SIMATIC S7-400, SM 453 Manulo(ID de entrada: 16832465).
Fórum da Indústria:Comunicação serial com S7-400– community.siemens.com
Tecnologia de automação Hanyite Co., Ltd.Nota de aplicação AN-SM453-01(disponível mediante solicitação).
Insights pessoais da equipe de engenharia daTecnologia de automação Hanyite Co., Ltd.

🔧 Precisa de uma fonte confiável para Siemens 6ES7453-3AH00-0AE0 ou suporte de integração?

Tecnologia de automação Hanyite Co., Ltd. fornece módulos genuínos, suporte técnico e programação personalizada.
👉Contate-noshojepara um orçamento ou consulta de engenharia – respondemos em 2 horas!
