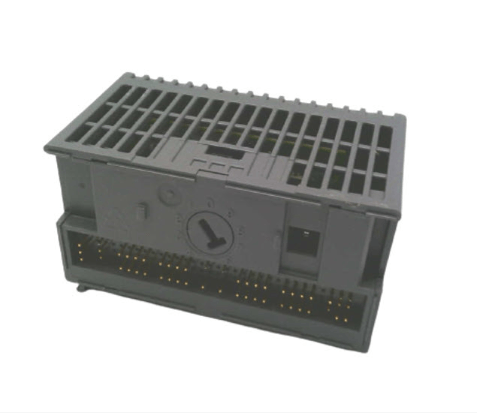

Allen Bradley 1794-IJ2XT

A linha de embalagem de alta velocidade requer posicionamento preciso e medição de velocidade. O Allen Bradley 1794-IJ2XT, com sua interface de encoder incremental de canal duplo conectada diretamente à base FLEX I/O, transfere a aquisição de pulso para a execução front-end. Comparado aos módulos analógicos tradicionais de aquisição de grandezas, este módulo processa contagem e medição de frequência por meio de lógica de hardware, reduzindo significativamente a carga de varredura do CLP de controle principal e evitando completamente atrasos de software. Ele é alimentado pelo barramento da placa de base e suporta troca a quente enquanto está ligado, e a substituição no local pode ser realizada sem desmontar a fiação. Após a Hanyite Automation Technology confirmar o canal de Compra com os Fornecedores, todos esses módulos são novos e em estoque, garantindo efetivamente a estabilidade e operação em circuito fechado do equipamento em condições de alta dinâmica.

Principais capacidades do sistema

Este módulo é responsável pela aquisição precisa de incrementos de alta frequência e sinais de encoder na arquitetura de controle distribuído. Ele pode se conectar diretamente à saída de pulso de alta velocidade do equipamento rotativo no local e convertê-lo em dados de posição e velocidade que o sistema de controle pode reconhecer. O Allen Bradley 1794-IJ2XT suporta contagem independente multicanal e operações de medição de frequência. Através da lógica de hardware subjacente, ele processa diretamente o estouro de contagem e a determinação de direção, reduzindo significativamente a carga do ciclo de varredura do PLC de controle principal e garantindo o desempenho em tempo real e a certeza de controle de malha fechada de posição e monitoramento de velocidade sob condições altamente dinâmicas.

Manutenção e diagnóstico simplificados

Quando a base de E/S está operando ligada, este módulo suporta operações de troca a quente, permitindo que o pessoal de manutenção substitua diretamente os componentes defeituosos sem cortar a energia do sistema ou afetar a operação de módulos adjacentes. O corpo do módulo e a base do terminal FLEX I/O adotam um design de separação de clipe de trilho. Ao desmontar, basta liberar a trava para remover suavemente o Allen Bradley 1794-IJ2XT da base, eliminando as etapas complicadas de desmontar a fiação do bloco terminal no local e reduzindo o tempo de recuperação para falhas de hardware de ponto único para minutos.

Interface do Operador e Usabilidade

As luzes indicadoras de status fornecem um mapeamento intuitivo. O painel do módulo é equipado com vários grupos de luzes indicadoras de status LED, que podem exibir o status operacional em tempo real e o status da conexão de comunicação do canal, ajudando os engenheiros a compreender rapidamente a lógica de funcionamento subjacente do Allen Bradley 1794-IJ2XT sem acessar a interface do software.

Os parâmetros de configuração são mapeados de forma flexível. Os registros internos do módulo suportam mapeamento direto de valores de contagem para a área de dados de nível superior. Os operadores podem perceber a transparência da interação lógica através da tela da IHM, controlando em tempo real as instruções de habilitação e redefinição do contador, permitindo a operação transparente do contador.

A resposta da filtragem de hardware é ajustável. Para módulos de entrada de encoder com diferentes velocidades de rotação no campo, são fornecidos parâmetros configuráveis ​​de frequência de filtragem de entrada. Isso protege efetivamente a interferência de jitter mecânico de baixa frequência e garante a autenticidade e estabilidade da resposta de interação de pulso de alta frequência.

Melhoria de eficiência

Em condições de operação de alta frequência, como transporte de material e corte de comprimento fixo, este módulo transfere a tarefa de processamento de pulso de alta velocidade originalmente realizada pela CPU de controle principal para o hardware front-end, evitando completamente o atraso de atualização de dados causado pelo ciclo de digitalização do programa PLC. Essa arquitetura de processamento de sinal distribuído reduz significativamente o atraso na captura de posição e na resposta de saída do sistema, eliminando efetivamente a zona morta de processamento no controle de sincronização do pipeline de alta velocidade. Ele não apenas melhora o ritmo de ação e a precisão de posicionamento do equipamento de uma única máquina, mas também otimiza a eficiência da operação contínua e a capacidade de produção da linha de produção como um todo.
