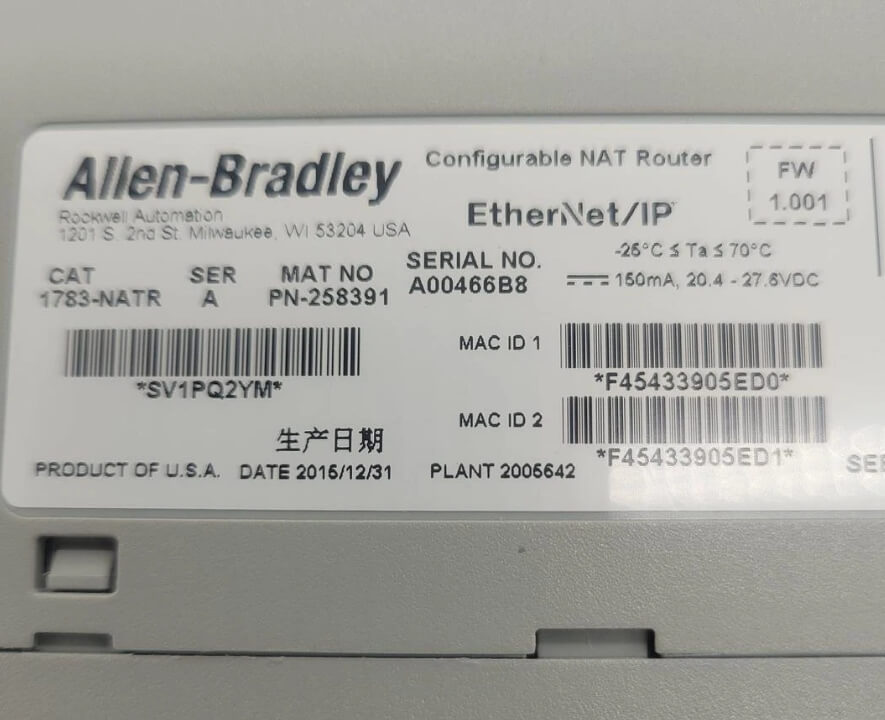

Se você precisar de isolamento de rede em uma linha de produção, provavelmente precisará de hardware de conversão de endereço. É aí que entra o Allen Bradley 1783-NATR. Seu roteamento NAT torna isso simples. Funciona com alimentação padrão de 24 Vcc. Duas portas Ethernet 10/100 Mbps ficam na parte frontal para conectar suas redes internas e externas. Com roteadores mais antigos, você teria que refazer todo o seu endereçamento global. Este módulo evita isso. Os dispositivos mantêm seus IPs originais. Você não precisa reconfigurar máquinas individuais apenas para solucionar problemas. A Hanyite Automation Technology verificou essas unidades. Trabalhamos com fornecedores autorizados, por isso temos estoque novo disponível. É uma escolha confiável para proteger os limites da rede de controle industrial.
| Tipo de equipamento | Módulo de roteamento de conversão de endereço Ethernet industrial |
| Interface de comunicação | Equipado com 1 porta Ethernet upstream de 10/100 Mbps e 1 porta downstream Ethernet de 10/100 Mbps |
| Fonte de energia | Fonte de alimentação externa de 24 Vcc |
| Consumo Atual | Valor típico de 250 mA |
| Dimensões Mecânicas | Aproximadamente 90 mm × 87 mm × 60 mm |
| Método de instalação | Montagem em trilho DIN padrão de 35 mm |
| Isolamento de rede | O isolamento de rede em nível de hardware é alcançado entre as portas upstream e downstream |
| Suporte a protocolo | Suporta roteamento IP, conversão NAT e funções de proxy ARP |
Porta downstream de acesso à rede de fábrica upstream → Allen Bradley 1783-NATR executa conversão de endereço IP de origem e mapeamento de endereço MAC → Pacotes de dados de rede privada interna retiram o endereço original e alocam um IP público legal → O módulo de roteamento executa o encaminhamento de pacotes de dados entre sub-redes → A porta upstream entrega o quadro de dados reconstruído para a rede principal externa → Os dados de resposta externa chegam à porta upstream → O módulo de roteamento restaura reversamente o endereço de destino com base na tabela de mapeamento NAT → Os pacotes de dados são entregues com precisão ao dispositivo alvo de rede privada interna
Isola a rede privada da oficina da rede principal da fábrica usando tecnologia NAT, evitando que tempestades de transmissão local causem paralisia da rede global, ao mesmo tempo que mantém a configuração IP original dos dispositivos dentro do segmento de microrrede, eliminando os custos de depuração causados pela realocação de endereços em grande escala, e Allen Bradley 1783-NATR fornece isolamento lógico confiável e mecanismos de penetração de dados nos limites da rede de controle industrial.
Reduz o ciclo de depuração para integração de rede de equipamentos de oficina, evitando a demorada solução de problemas causada pela modificação de endereços privados um por um
Reduz a taxa de perda de pacotes na comunicação entre sub-redes, garantindo a interação em tempo real das instruções de controle e dos dados coletados
Reduz o número de entradas da tabela de roteamento do switch principal, melhorando o desempenho geral de encaminhamento da rede principal da fábrica
Elimina o impacto de alterações de rede externa nos terminais internos, mantendo o funcionamento contínuo dos dispositivos conectados ao Allen Bradley 1783-NATR
