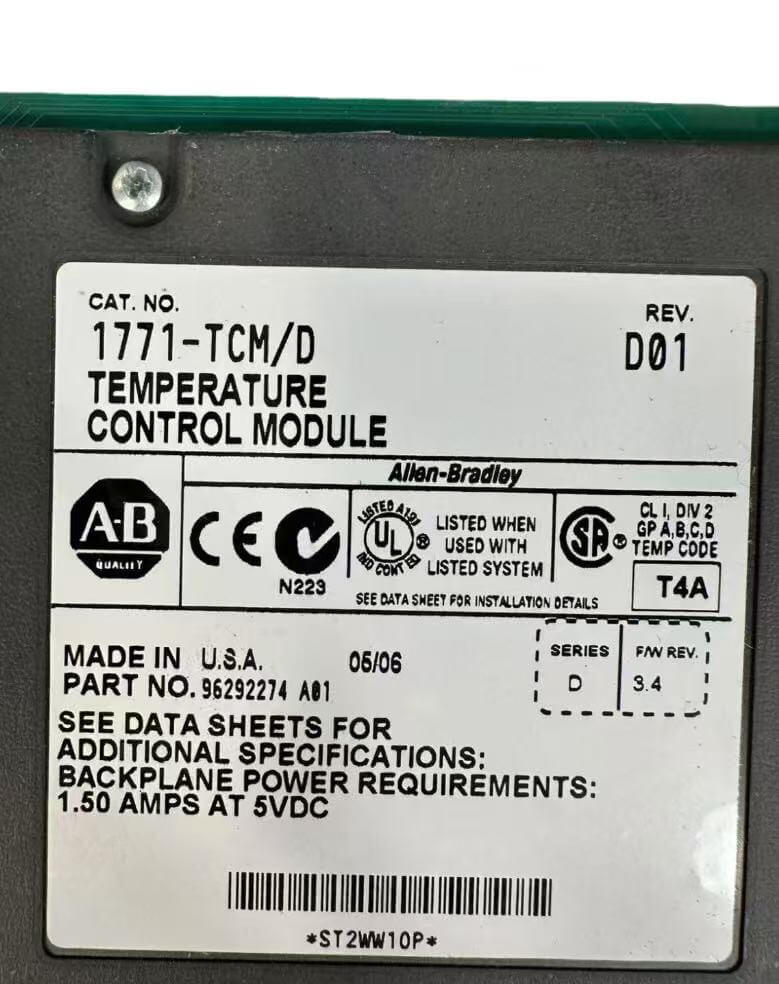

Allen Bradley 1771-TCM

O controle preciso de temperatura para fornos de alta temperatura e vasos de reação química geralmente depende da aquisição de sinal de termopar multicanal. O Allen Bradley 1771-TCM, com seu backplane de E/S local, conecta-se diretamente e adapta-se com precisão a essas condições exigentes com compensação de extremidade fria em ampla temperatura. Este módulo é alimentado pelo backplane do rack sem a necessidade de fonte de alimentação externa.

Comparado aos transmissores de controle de temperatura tradicionais, ele elimina a necessidade de conversão sequencial de quantidade analógica e fiação, digitalizando diretamente sinais de milivolts e reduzindo significativamente erros de fiação e desvio dentro do gabinete. Após verificação pela Hanyite Automation Technology com fornecedores, o canal de compra atual está tranquilo e novos produtos estão em estoque, fornecendo suporte de hardware confiável para a atualização dos sistemas de medição de temperatura da linha de produção.

Lógica de Operação do Painel

Os operadores podem completar rapidamente a correspondência dos parâmetros do canal simplesmente configurando através dos dip switches simplificados front-end, sem a necessidade de configuração complexa de software. A combinação de luzes indicadoras do painel Allen Bradley 1771-TCM pode refletir intuitivamente o status em tempo real dos termopares e da comunicação, com reconhecimento extremamente alto no local. O limite de aquisição de sinal e os parâmetros de filtragem são todos predefinidos com base na lógica de engenharia, reduzindo significativamente a frequência de intervenção manual e o risco de operação incorreta.

Robustez e desempenho ambiental

Este módulo foi especialmente projetado para condições industriais pesadas. Allen Bradley 1771-TCM pode manter a precisão da compensação de junção fria do termopar dentro de uma ampla faixa de temperatura de -25°C a +65°C. Ele também pode manter a estabilidade física dos componentes eletrônicos internos, mesmo em fortes vibrações e oficinas empoeiradas. Sua placa de circuito é processada pela tecnologia de revestimento de moldagem, bloqueando efetivamente a erosão do ar úmido e poeira condutiva, garantindo a confiabilidade da medição em ambientes agressivos, como fundição de metais ou indústrias químicas para operação de longo prazo.

Serviço de campo e solução de problemas

O módulo adota uma estrutura de instalação de placa de base tipo inserção de trilho padrão. Durante a substituição no local, basta desconectar o bloco de terminais de fiação e liberar a trava para concluir a inserção e remoção, com consumo de tempo extremamente curto. O projeto de isolamento de falha de canal do Allen Bradley 1771-TCM permite a solução de problemas independente quando um único caminho é danificado, sem a necessidade de toda a máquina estar off-line para reparo. Combinado com a função de autodiagnóstico do sistema, o pessoal de manutenção pode localizar rapidamente possíveis problemas, como quebra de sensor ou curto-circuito, reduzindo significativamente o período de espera de inatividade na linha de produção.

Perguntas e respostas sobre instalação e operação

Q1 Este módulo suporta instalação hot-swap?

A operação de troca a quente não é suportada. Antes de conectar ou reconectar, a fonte de alimentação do rack deve ser cortada. Caso contrário, é provável que cause danos ao circuito do backplane.

Q2 Quantos slots de E/S a placa de base do módulo requer?

De acordo com os requisitos de configuração do sistema, este módulo normalmente ocupa um slot de E/S 1771 padrão.

Q3 Como selecionar e configurar o tipo de termopar?

O tipo de termopar é selecionado e configurado através da micro chave DIP na parte frontal do módulo. Após o desligamento, a comutação manual pode ser realizada de acordo com o diagrama da etiqueta ao lado.

Q4 Ele pode se comunicar diretamente com a camada de controle Ethernet?

Ele suporta apenas comunicação de backplane de E/S local 1771. Se precisar se conectar à Ethernet, você precisará usar o módulo gateway correspondente da série 1771.

Q5 Que falha indica o piscar contínuo da luz indicadora do canal após ligar?

O piscar geralmente indica que a entrada deste canal está desconectada ou a polaridade do termopar está invertida. Você precisa desligar e verificar o status da fiação do elemento de medição de temperatura no local.
