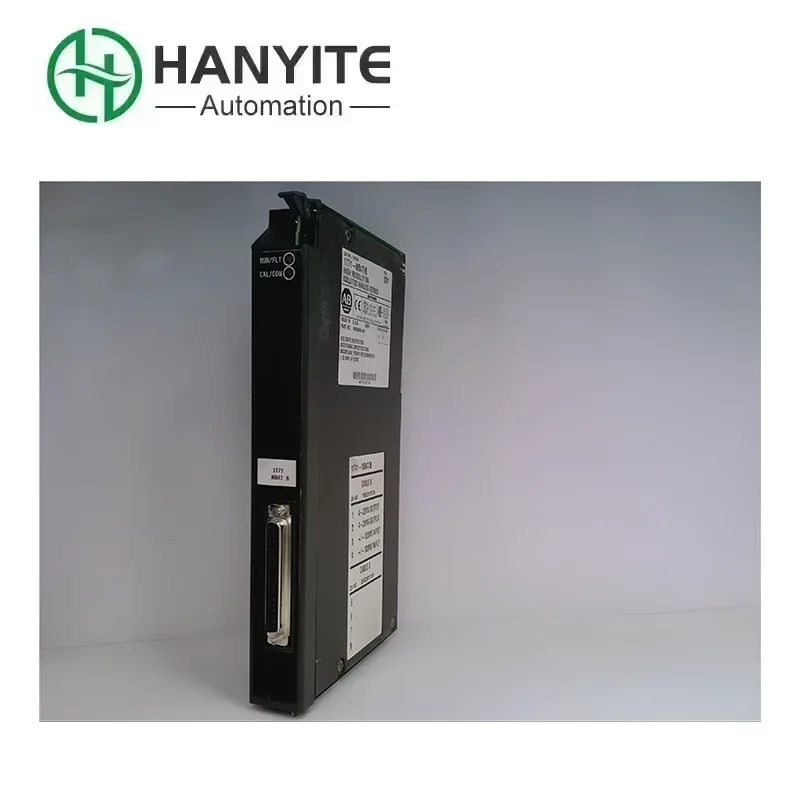

Allen Bradley 1771-NB4T

O Allen Bradley 1771-NB4T é um módulo de comunicação PROFIBUS-DP da série Rockwell 1771. Você pode pensar nisso como um “tradutor” ou uma “ponte”. Em muitas fábricas, os equipamentos podem vir de diferentes “países” (marcas), como os PLCs são da Rockwell (falando “inglês”), mas os conversores de frequência, sensores ou instrumentos são da Siemens ou de outras marcas europeias (falando “alemão”). Eles não entendem a língua um do outro e não conseguem se comunicar diretamente. A tarefa é permitir que os PLCs da série PLC-5 ou SLC 5/03 e superiores da Rockwell entendam e comandem os dispositivos que falam PROFIBUS "Alemão", para que todo o sistema de automação possa funcionar de maneira suave e colaborativa. Portanto, quando sua fábrica precisa comprar esse “tradutor” crucial, escolher um fornecedor confiável é de extrema importância. Prometemos fornecer módulos originais e novos para garantir que seu sistema antigo possa operar de forma estável e por um longo tempo.

Melhoria de eficiência

1. Anteriormente, conectar um dispositivo poderia exigir puxar mais de uma dúzia de fios. Agora, são necessários apenas um cabo bus e alguns conectores, reduzindo significativamente o tempo de instalação.

2. Através do software de configuração, os engenheiros podem visualizar todo o status da rede no computador e localizar rapidamente problemas de comunicação, em vez de usar um multímetro para verificar um fio de cada vez, como faziam antes.

3. Quando um dispositivo apresenta mau funcionamento, as informações de diagnóstico do módulo podem informar rapidamente qual estação escrava foi desconectada, e o pessoal de manutenção pode verificar diretamente esse dispositivo, em vez de procurar o problema em todos os lugares, reduzindo significativamente o tempo de inatividade.

4. Grandes quantidades de dados podem ser lidas do dispositivo de uma só vez (como corrente operacional, frequência, códigos de falha do conversor de frequência, etc.), em vez de serem capazes de ler apenas um sinal simples como antes. As informações são mais abrangentes e o controle é mais preciso.

Ponto de interesse principal

1. A maior vantagem é que diferentes dispositivos de marcas podem coexistir harmoniosamente dentro de um sistema. Você não precisa substituir todos os conversores de frequência da Siemens apenas para usar o PLC da Rockwell, economizando uma quantia significativa de dinheiro.

2. Comparado com a fiação ponto a ponto tradicional, o PROFIBUS permite que muitos dispositivos sejam conectados em um único cabo de barramento. Quanto mais dispositivos houver, mais perceptível será a economia de custos em termos de cabos, racks e construção, e mais limpo será o gabinete.

3. A comunicação digital é mais precisa, tem capacidades anti-interferência mais fortes e a transmissão de dados é mais rápida, permitindo que todo o sistema de controle atinja um nível mais alto de velocidade de resposta e estabilidade.

4. Para aqueles sistemas PLC-5 que ainda estão operando de forma estável, caso seja necessário adicionar novos dispositivos PROFIBUS, este módulo é a melhor escolha, evitando o grande investimento na atualização de todo o sistema.

Compatibilidade e Integração

1.O Allen Bradley 1771-NB4T foi projetado principalmente para uso em conjunto com processadores da série PLC-5 e SLC 5/03 e superiores. Observe que ele não pode ser usado em plataformas ControlLogix ou CompactLogix mais modernas, que possuem módulos correspondentes da série 1756 ou 1769.

2. Ele deve ser instalado no rack de E/S da série 1771, como 1771-A1B, 1771-A2B, 1771-A3B, etc.

3. Como estação mestra, ela pode integrar a maioria dos dispositivos de terceiros que suportam o protocolo escravo PROFIBUS-DP, como conversores de frequência, partidas, instrumentos, módulos de E/S, etc. de marcas como Siemens, SEW e Danfoss. A compatibilidade é muito extensa e é realmente um "pau para toda obra".

4. RSLogix 5 ou RSLogix 500 devem ser usados ​​para escrever programas PLC, e os dados podem ser trocados com 1771-NB4T através de instruções de transferência de bloco (BTR/BTW). Ao mesmo tempo, o software RSNetWorx for PROFIBUS deve ser utilizado para configurar toda a rede PROFIBUS.

Perguntas frequentes

Q1: Este módulo pode ser usado em meu rack ControlLogix?

R: O Allen Bradley 1771-NB4T é um módulo da arquitetura 1771 e só pode ser utilizado em sistemas PLC-5 e SLC 500. O sistema ControlLogix requer o uso de módulos 1756-DNB ou 1756-DNBH.

Q2: Como posso saber se meu programa PLC está lendo e gravando dados corretamente?

R: No programa PLC, você precisa usar as instruções de leitura de transferência de bloco (BTR) e gravação de transferência de bloco (BTW) para se comunicar com o módulo. Você pode monitorar o "bit de conclusão" (DN) e o "bit de erro" (ER) dessas instruções, bem como os dados na tabela de dados, para determinar se a comunicação está normal.

Q3: O equipamento que possuo, que é PROFIBUS-PA, pode ser conectado diretamente?

R: Não, não pode. PROFIBUS-PA é um barramento seguro utilizado para automação de processos. Você precisa de um acoplador ou link DP/PA para conectar o segmento PA à rede DP e, então, o Allen Bradley 1771-NB4T pode se comunicar com o dispositivo PA.
