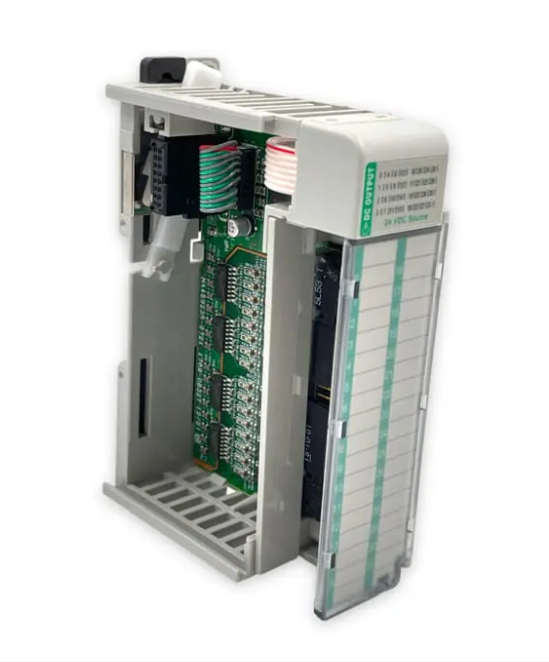

Allen Bradley 1769-OB32T é basicamente um módulo de saída DC de alta densidade de 32 pontos. Pertence à série de produtos CompactLogix da Rockwell Automation. Sua principal função é receber instruções do CLP e controlar os atuadores no local. Devido aos seus 32 pontos de saída, é particularmente adequado para cenários onde há um grande número de pontos de saída, mas espaço limitado no painel de controle. O ponto mais importante é que ele é equipado com um dispositivo eletrônico de proteção por fusível, o que é muito prático em ambientes industriais e pode evitar muitos problemas. Como fornecedor, todos os produtos que a Hanyite Automation Technology fornecemos atualmente são originais, novos e em estoque suficiente. Se você tiver algum requisito de compra, não hesite em nos contatar a qualquer momento.
A maior vantagem do Allen Bradley 1769-OB32T é que ele possui muitas pontas e é robusto. Existem 32 pontos em uma única placa, o que pode economizar significativamente espaço valioso no gabinete de controle. Você não precisa encher o armário com pontos extras apenas para acomodar mais pontos. O mais importante é que vem com a funcionalidade de “seguro eletrônico”. Se o equipamento no local entrar em curto ou ficar sobrecarregado, ele poderá cortar automaticamente a proteção. Ao contrário dos módulos antigos, você não precisa substituir manualmente o fusível e reinicializá-lo após a solução de problemas. Você pode simplesmente pressionar o botão reset e continuar usando-o. Isto economiza dinheiro em peças de reposição e torna a manutenção particularmente fácil.
Este é um módulo de saída DC de 24 volts, com 32 pontos gerenciados em dois grupos. Cada grupo tem seu próprio terminal comum. Cada ponto pode produzir 0,5 amperes de corrente, o que é mais que suficiente para solenóides ou relés comuns. Pertence à família CompactLogix e precisa ser conectado ao rack 1769. A fiação deve ser feita de acordo com os blocos terminais dedicados. Além disso, como vem com funções de proteção integradas, seu uso é muito mais confiável do que os módulos comuns. Não há necessidade de se preocupar em queimar acidentalmente o módulo devido à operação inadequada.
O Allen Bradley 1769-OB32T foi projetado especificamente para ambientes agressivos em oficinas e é extremamente durável. Quer seja em verões quentes ou invernos frios, ou em condições húmidas e poeirentas, ele pode funcionar normalmente. Sua resistência a vibrações e interferências também atende aos padrões industriais. Contanto que esteja dentro da faixa de temperatura comum de 0 a 60 graus, mesmo quando instalado em uma máquina vibratória, ele pode funcionar de forma constante e sem problemas.
Q1. Se o ponto de saída estiver em curto-circuito, qual será a cor da luz?
R: Se houver um curto-circuito ou sobrecarga, o módulo cortará automaticamente a saída nesse ponto. Neste momento, a luz indicadora LED correspondente apagará (ou piscará, dependendo da versão do firmware; normalmente, estar apagado indica um estado de proteção). Após a exclusão da falha de curto-circuito, reative o canal de saída e, se a luz acender, significa que voltou ao normal.
Q2. Este módulo pode acionar diretamente contatores de 110V ou 220V?
R: Absolutamente não! Este é um módulo de saída de 24 Vcc. Se você conectar a alimentação de 220 Vca, não apenas o contator não se moverá, mas o módulo queimará instantaneamente. Para acionar equipamentos de 220 V, use relés ou módulos de saída CA.
Q3. Este módulo requer uma fonte de alimentação externa separada?
R: Allen Bradley 1769-OB32T não requer uma fonte de alimentação externa separada. No entanto, consumirá corrente de 5V no backplane (aproximadamente 290mA). Portanto, você precisa calcular se o seu módulo de potência 1769 pode lidar com tantos módulos. Não sobrecarregue a fonte de alimentação do barramento.
