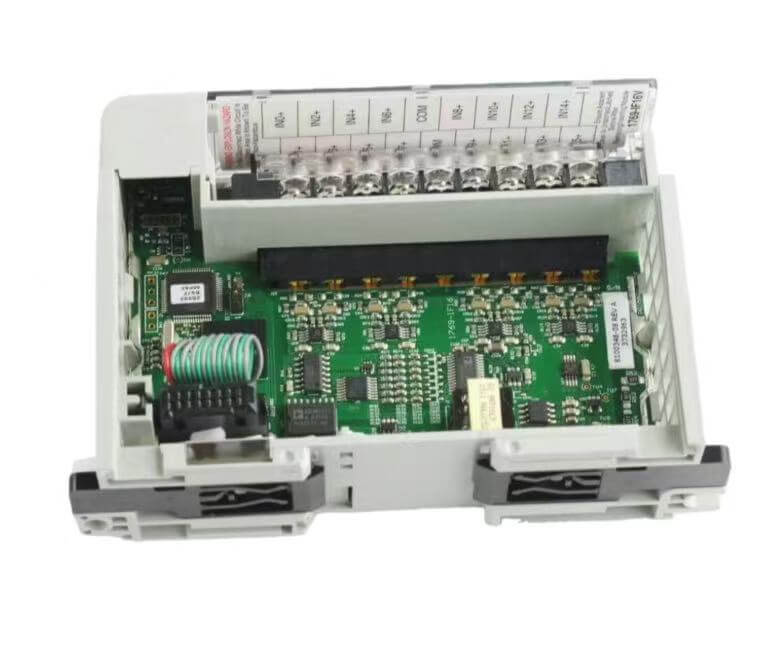

Em recipientes de reação química, o controle de ingredientes depende de sinais analógicos estáveis, mas os módulos mais antigos muitas vezes enfrentam dificuldades com isso. As entradas de terminação única captam facilmente a interferência de modo comum, prejudicando as relações em longas transmissões. O Allen Bradley 1769-IF16V muda isso com configurações de entrada flexíveis: 16 canais de tensão de terminação única ou 8 canais de tensão diferencial que filtram o ruído e aprimoram as leituras de sinais fracos.
Ele funciona com energia de 24 VCC extraída diretamente do backplane CompactLogix, portanto você não precisa de um condicionador externo — menos hardware, menos complexidade. Com a Hanyite Automation Technology, você pode comprar a granel direto da fábrica e até mesmo pegar uma amostra grátis para testar em seu equipamento, verificando a configuração da faixa de canal e o diagnóstico de quebra de linha em uso real.
Durante a fase de comissionamento da linha de produção, a eficiência da configuração do módulo analógico afeta diretamente o andamento do projeto. O Allen Bradley 1769-IF16V não requer configurações complexas de jumpers de hardware. Através do software RSLogix 5000, a configuração completa dos parâmetros do canal pode ser concluída, permitindo que os engenheiros definam rapidamente a faixa de entrada de 0-10V ou ±10V. Seu mecanismo de mapeamento automático de backplane torna o estabelecimento de rótulos de dados extremamente intuitivo, reduzindo significativamente as etapas complicadas da programação inicial. Até mesmo pessoal novato familiarizado com o sistema CompactLogix pode concluir a implantação do módulo e a depuração conjunta em pouco tempo.
A situação mais indesejável na operação da oficina é o desligamento completo de toda a linha de produção devido a uma falha pontual. A arquitetura de hardware deste módulo considera totalmente a necessidade de substituição rápida no local. Quando ocorre mau funcionamento de um canal ou falhas internas, não há necessidade de desmontar a incômoda fiação no local. Basta desconectar o bloco de terminais e afrouxar as braçadeiras do trilho para substituir o corpo Allen Bradley 1769-IF16V. Além disso, o painel frontal do módulo está equipado com luzes indicadoras de status claras. A fonte de alimentação, a rede e o status de falha de cada canal são claramente visíveis. Sem abrir a porta do gabinete elétrico para observar o circuito interno, o pessoal de manutenção pode localizar rapidamente o ponto de interrupção do sinal, reduzindo significativamente o tempo de solução de problemas.
Ele fornece 16 entradas de sinal de tensão de alta precisão de terminação única ou 8 diferenciais para atender à demanda de coleta de dados síncrona de vários nós.
Inclui um filtro digital e taxa de atualização de canal configurável, eliminando efetivamente a interferência de ruído elétrico de alta frequência.
Ele suporta configuração de faixa de software no nível do canal e configuração de limite de alarme, sem a necessidade de adicionar hardware adicional de condicionamento de sinal.
Possui detecção de quebra de linha de hardware e funções de indicação de excesso de faixa, monitoramento em tempo real do status de integridade de sensores e linhas no local.
| Proteção de molde de prensa pesada: | Vários sensores de pressão de óleo alimentam sinais de 0-10 V no módulo e comparam continuamente o equilíbrio de força das hastes de tração. Uma vez que o desvio da força de fechamento do molde de quatro cantos excede o limite, o sistema aciona imediatamente uma parada de emergência para evitar que o molde seja esmagado devido à pressão irregular. |
| Monitoramento do aumento de temperatura do motor de acionamento por correia transportadora de carvão: | A entrada diferencial é habilitada para filtrar a interferência de modo comum da transmissão de longa distância, capturando com precisão o sinal de tensão de temperatura fraca emitido pelo transmissor. Este mecanismo evita efetivamente o desligamento não planejado causado pelo superaquecimento dos rolamentos de equipamentos de carga pesada. |
| Dosagem e medição de materiais químicos finos: | Allen Bradley 1769-IF16V coleta simultaneamente as tensões de feedback de múltiplas bombas dosadoras, controlando estritamente a proporção do material. Seu ADC de alta precisão garante o ajuste preciso dos traços de aditivos, eliminando o desperdício de mistura líquida da fonte |
