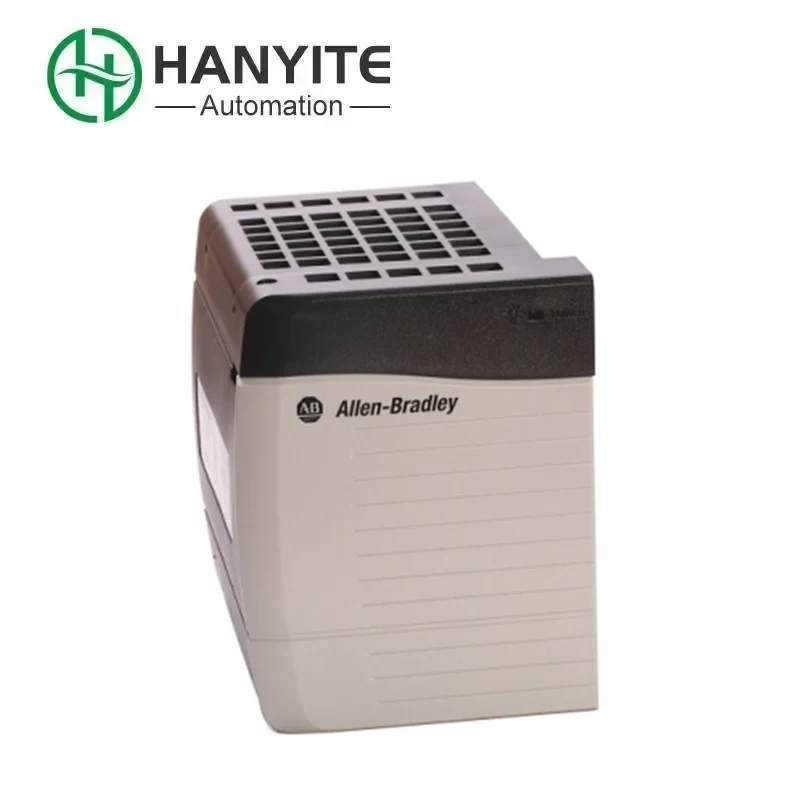

Allen Bradley 1756-PA72

O módulo de potência Allen Bradley 1756-PA72 fornecido pela Hanyite é um módulo de potência da série ControlLogix da Rockwell Automation e faz parte da linha de produtos de módulos de potência ControlLogix. É usado principalmente em conjunto com o gabinete 1756, fornecendo fontes de alimentação de 1,2 V, 3,3 V, 5 V e 24 V DC para a tabela do gabinete. Ele é instalado no lado esquerdo do rack e inserido diretamente na placa traseira. A escolha dos módulos afetará a seleção dos tipos de rack.

Especificações técnicas do módulo de potência

A tensão de entrada do Allen Bradley 1756-PA72 é de corrente alternada de 120/240 V e a faixa de tensão operacional é de corrente alternada de 85-265 V. A potência de entrada é 100VA/100W. A frequência de entrada é 47-63Hz. O módulo pode fornecer fontes de alimentação de 1,2 V, 3,3 V, 5 V e 24 V CC. Quando a capacidade atual é 1,2 VCC, é 1,5 A. A potência nominal é de 25 W (faixa de temperatura operacional de 0 a 60 ℃) e o consumo de energia nominal é de 85,3 BTU/hora. A corrente máxima de surto é 20A. A corrente máxima é 15A e a carga máxima do transformador é 100VA. O isolamento de tensão contínua é de 250V; O transformador do tipo isolamento reforçado passou no teste de tensão suportável de 3500 VCC de 60 segundos.

Solução de problemas comuns

A potência de Allen Bradley 1756-PA72 é anormal. Ele se manifesta como luzes indicadoras de módulo anormais (como luz indicadora de falta de energia ou luz de alarme constantemente acesa), que podem fazer com que o equipamento downstream seja desligado ou reiniciado. Verifique se a tensão de entrada está dentro da faixa nominal e se a saída está sobrecarregada e sem curto-circuito. Se o módulo perder a comunicação com o controlador principal, pode ser devido a uma interface de comunicação solta ou a uma falha no circuito de isolamento óptico. O diagnóstico pode ser feito através da interface RS-232 9600 Baud (conector tipo d macho de 25 pinos). O módulo está equipado com um circuito interno de detecção de falhas que pode monitorar continuamente o barramento de alimentação, o regulador de tensão e o barramento interno. Quando ocorre uma falha transitória, o código de falha pode ser lido através da ferramenta de diagnóstico Diagread. Para falhas permanentes, o status do circuito de votação majoritária de hardware deve ser verificado.

Solução de problemas e etapas

Confirme se o módulo Allen Bradley 1756-PA72 a ser substituído foi inserido no slot físico e se os barramentos de alimentação duplos estão conectados corretamente. Meça a estabilidade da tensão de entrada para descartar flutuações na rede ou conexões soltas. Conecte-se ao software Diagread através da interface de diagnóstico Triconex (RS-232) para ler os registros de acesso à memória e status do barramento de comunicação. Se "Communication Processor Fault" for exibido, verifique o status operacional do processador MOTOROLA MPC860 (32 bits, 50 MHz) e a integridade dos dados do Flash ROM. Quando uma falha permanente é diagnosticada, ele suporta a substituição on-line do módulo e o sistema muda automaticamente para o modo tolerante a falhas (baseando-se em circuitos de detecção de falhas e design redundante). Faça backup dos dados de configuração antes da substituição para garantir que a versão do firmware do módulo substituído seja compatível com o sistema original.
