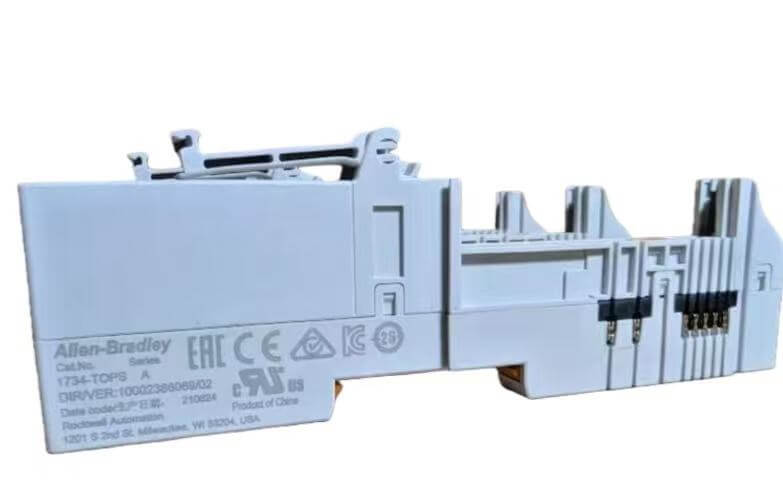

Sob a condição de arranjo de E/S distribuída de alta densidade, os módulos terminais de parafuso tradicionais tendem a se soltar devido à vibração e o processo de fiação leva muito tempo. O Allen Bradley 1734-TOPS adota tecnologia de compressão de mola, suportando inserção direta de fios 14AWG, compatível com fonte de alimentação local de 24 Vcc e conecta-se perfeitamente ao adaptador 1734-AENT no painel traseiro, evitando completamente os riscos de fiação rígida e conexão falsa.
Após a coordenação da Hanyite Automation Technology com os fornecedores para aquisição a granel, todos esses terminais são novos e estão em estoque, garantindo efetivamente a rápida montagem dos gabinetes de controle elétrico da linha de produção e a entrega oportuna de peças de reposição.
A fiação no local adota a tecnologia de compressão de mola em vez da fixação tradicional por parafuso, reduzindo significativamente o tempo de fiação do gabinete de controle e eliminando o problema potencial de afrouxamento do terminal causado pela vibração.
A base do módulo suporta operação hot-swap com inicialização. Ao substituir componentes terminais, a fonte de alimentação principal do sistema não precisa ser desconectada, reduzindo significativamente o custo de manutenção das linhas de produção.
A ocupação geral dos trilhos é extremamente pequena, permitindo um arranjo de alta densidade em um centro de controle de motores com espaço limitado, melhorando a utilização do espaço do gabinete elétrico.
A base de fiação e o módulo eletrônico possuem uma arquitetura separada. Quando danificado, apenas a parte do terminal precisa ser substituída, mantendo os componentes principais, controlando efetivamente o estoque de peças sobressalentes e os custos de manutenção.
Este módulo terminal foi projetado especificamente para a arquitetura de expansão PointBus. Em termos de interfaces físicas de hardware, ele se integra perfeitamente ao adaptador 1734-AENT, não necessitando de gateway de comunicação adicional e pode ser montado diretamente na rede de controle Ethernet. No nível de integração do sistema, o Allen Bradley 1734-TOPS serve como conector do terminal de E/S no local, transmitindo sinais conectados sem atenuação através do barramento do backplane para o módulo do sistema. Ele se adapta perfeitamente aos sistemas de controladores CompactLogix e ControlLogix.
Os engenheiros só precisam configurar o módulo de E/S correspondente no diretório em forma de árvore do software Studio 5000, e o sistema mapeará automaticamente o endereço do canal de fiação desta base, permitindo a comunicação de dados plug-and-play com sensores ou atuadores de terceiros.
A frente do Allen Bradley 1734-TOPS está equipada com luzes indicadoras de status LED proeminentes no nível do canal. O pessoal de manutenção pode determinar intuitivamente o status da conexão de cada sinal e se a fiação no local está anormal dentro do espaço limitado do gabinete de controle. Durante a depuração ou solução de problemas, os operadores podem se conectar ao computador de manutenção através da interface serial RS-232 na parte superior do módulo, ler diretamente as informações de diagnóstico do barramento subjacente e não precisam remover os terminais de fiação ou desligar e desmontar o módulo.
O mecanismo de inserção e remoção do terminal é equipado com fechos anti-erro e marcações claras do número dos fios, garantindo que ao substituir a base enquanto energizada, não haverá inserção incorreta ou desalinhamento, melhorando significativamente a precisão das operações de reparo no local e calibração do circuito.
| Base terminal: | Adotando um design de terminal de mola tipo plug-in, ele suporta o fio máximo de 14AWG. Ele é travado diretamente na base de montagem em trilho DIN 1734 através do slot inferior, permitindo inserção rápida e conexão elétrica direta com fio. |
| Concha de isolamento: | Feito de material polimérico retardador de chama de nível industrial, a superfície é revestida com uma camada resistente a produtos químicos. O design compacto e estreito tem uma largura de apenas 15 mm, economizando efetivamente espaço para disposição dos trilhos no gabinete de controle. |
| Janela de status: | Uma área de indicação transparente está embutida acima da superfície frontal do módulo. Os tubos de luz LED internos passam pelos orifícios de luz no painel e refletem diretamente o status operacional e o status da conexão do canal, facilitando a observação vertical dentro do gabinete. |
| Mecanismo de bloqueio de instalação: | Um mecanismo de encaixe com travamento automático está equipado na parte inferior, permitindo que o Allen Bradley 1734-TOPS seja encaixado com segurança na trilha DIN padrão de 35 mm sem a necessidade de fixação por parafuso. Não se soltará mesmo sob fortes condições sísmicas. |
